GUIL - Accessorio per elevatori serie toro- C/D braccio con gancio GRU MOBILE

Il GUIL ACT-05 è un braccio di sollevamento con gancio progettato per ampliare notevolmente le possibilità di impiego dei sollevatori TORO.

Una volta installato al posto delle normali forche, consente di utilizzare il TORO come una gru mobile compatta, particolarmente utile quando il carico deve essere sospeso e avvicinato il più possibile al punto di installazione.

Quando può essere utile

Il sistema ACT-05 può essere impiegato in numerose applicazioni professionali, ad esempio per:

• sollevamento e posizionamento di motori;

• movimentazione di utensili e macchinari;

• quadri elettrici e apparecchiature industriali;

• unità di climatizzazione e componenti HVAC;

• pannelli e lastre di vetro con ventose dedicate;

• carpenteria e lavorazioni metalliche;

• installazioni e manutenzioni;

• insegne e componenti sospesi;

• lavori in officina e magazzino;

• allestimenti fieristici e strutture temporanee.

Montaggio diretto sul carrello del sollevatore

Il braccio viene fissato direttamente al profilo del carrello portaforche tramite bulloni e dadi M12, forniti con l’accessorio.

Le normali forche non sono necessarie durante l’utilizzo dell’ACT-05.

Questa configurazione consente di avere un punto di aggancio centrale e robusto, più adatto rispetto alle forche quando il materiale deve essere movimentato mediante gancio, imbracatura, catena o altro sistema di presa idoneo.

Due versioni in funzione della serie TORO

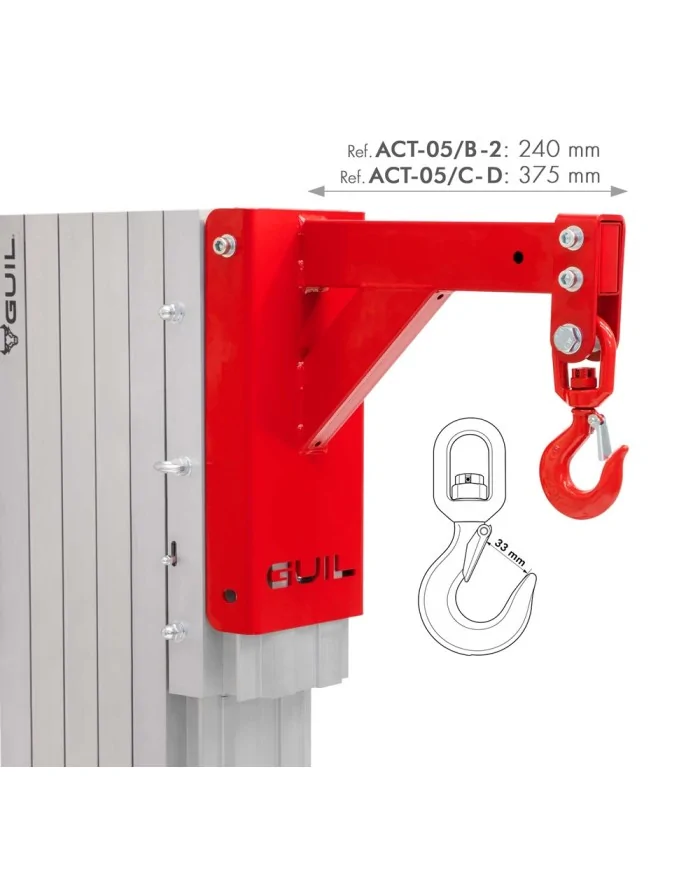

L’ACT-05 viene fornito in due varianti:

ACT-05/B-2
per sollevatori TORO serie A e B, lunghezza 240 mm, peso netto 4,50 kg.

ACT-05/C-D
per sollevatori TORO serie C e D, lunghezza 375 mm, peso netto 7,50 kg.

L’accessorio non è compatibile con la serie TORO E.

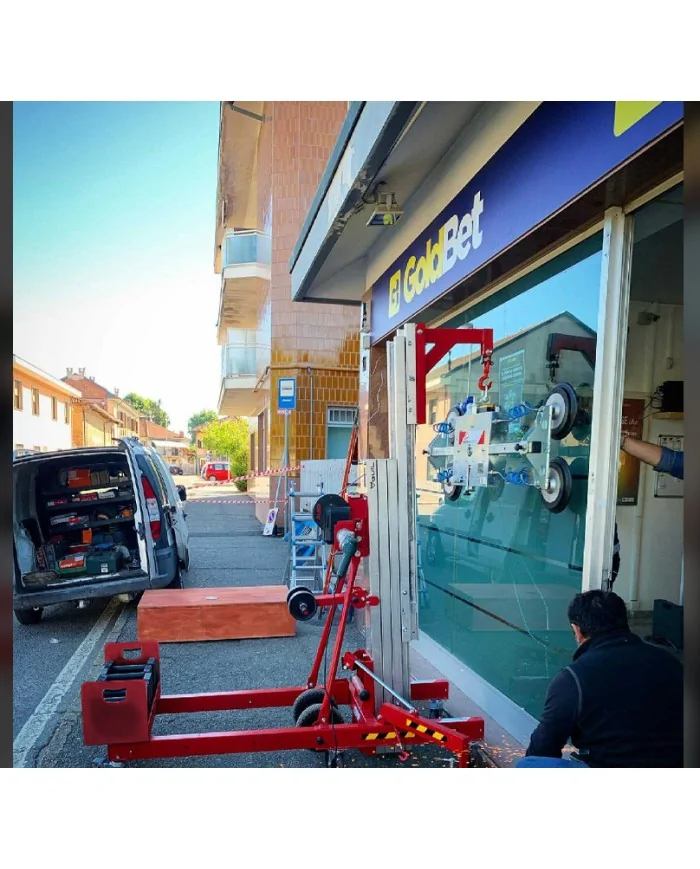

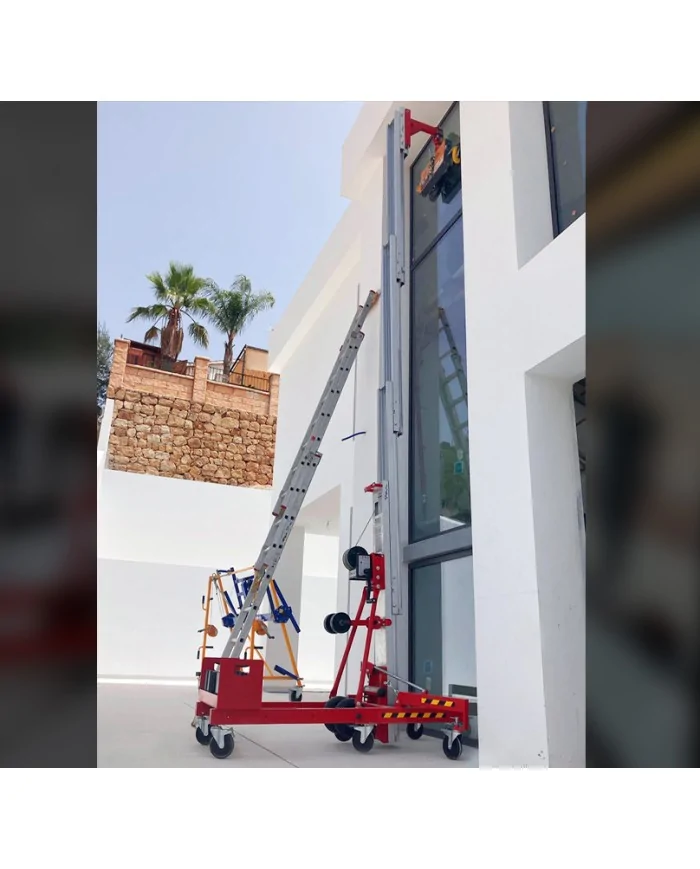

Utilizzabile anche per il vetro

Abbinando al gancio un sistema a ventose specifico, l’ACT-05 può essere utilizzato anche per la sospensione e il posizionamento di lastre di vetro.

Questa configurazione è particolarmente interessante per vetrerie, serramentisti e installatori che devono movimentare elementi vetrati in modo controllato.

Attenzione alla portata del sollevatore

L’utilizzo dell’ACT-05 modifica la geometria del punto di carico e quindi riduce la capacità di sollevamento del TORO rispetto all’uso con le forche standard.

La portata effettiva deve quindi essere verificata in funzione del modello TORO utilizzato e della configurazione prevista dal costruttore.

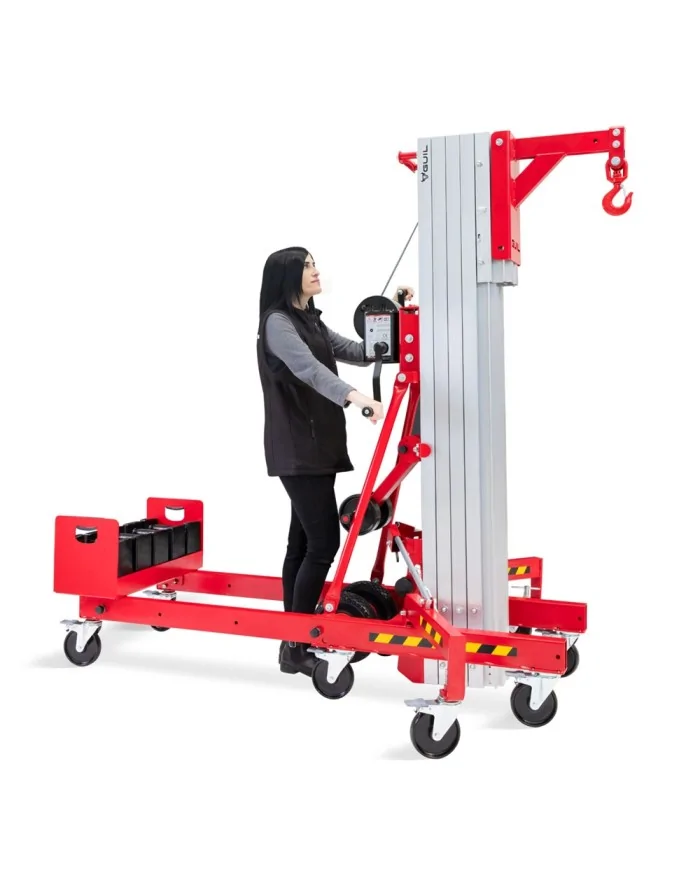

Se le gambe anteriori vengono montate posteriormente per avvicinare maggiormente la torre alla zona di lavoro, GUIL prescrive l’impiego di contrappesi tramite supporto CB-01 e pesi CW-01.

Costruzione robusta

Il braccio ACT-05 è realizzato in acciaio e protetto con doppio strato di verniciatura a polvere epossidica testurizzata antigraffio.

Questa finitura aumenta la resistenza all’usura e lo rende adatto anche a utilizzi professionali e all’esterno.

Il GUIL ACT-05 rappresenta quindi un accessorio particolarmente versatile per trasformare un normale sollevatore TORO a forche in un sistema di sollevamento a gancio per carichi sospesi.
