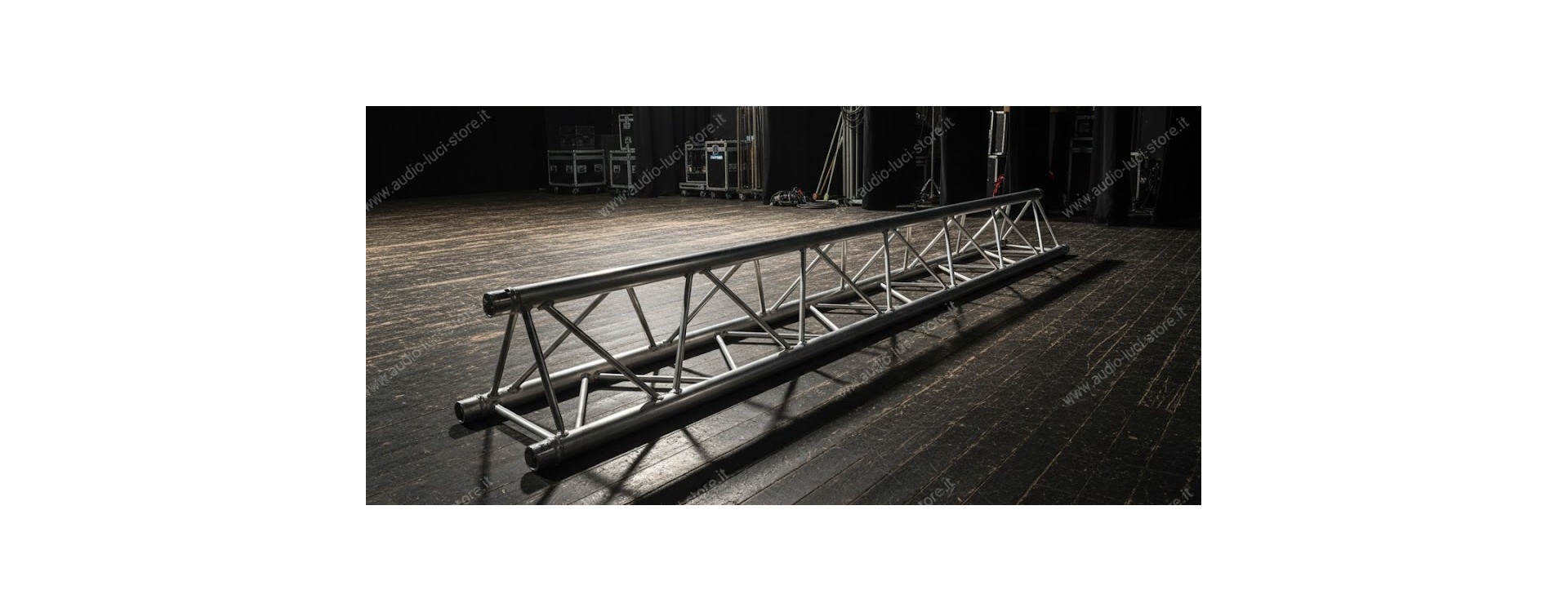

Quanto peso porta la americana triangolare M290 di Milos?

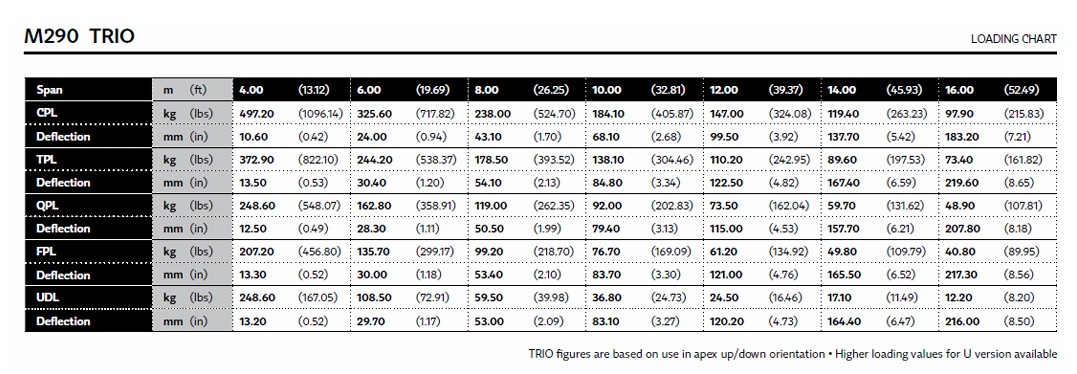

Tabella fornita dal costruttore
Di seguito un approfondimento ed una tabella più leggibile con "legenda" AI
Legenda – Come leggere la tabella portate MILOS M290 QUATRO (Square 290×290)
La tabella indica i carichi massimi ammissibili (payload) e la relativa freccia (deformazione verticale) per un traliccio in campata singola (appoggio/sospensione alle due estremità), secondo gli schemi di carico standard del produttore.
1) Campata L (m)
- L è la distanza tra i due punti di appoggio/sospensione (luce libera), espressa in metri.
- Per leggere i valori, scegli la riga corrispondente alla tua campata (es. 8,00 m).
2) Significato delle sigle (tipi di carico)
- CPL (Central Point Load): carico puntuale al centro della campata (1 punto a L/2).
- TPL (Thirds Point Load): due carichi puntuali posizionati ai terzi (L/3 e 2L/3).
- QPL (Quarter Point Load): due carichi puntuali posizionati ai quarti (L/4 e 3L/4).
- FPL (Fifths Point Load): due carichi puntuali posizionati ai quinti (L/5 e 4L/5).
- UDL (Uniformly Distributed Load): carico uniformemente distribuito lungo tutta la campata.
3) Come interpretare i valori di portata
- Le colonne CPL / TPL / QPL / FPL sono espresse in kg (con conversione indicativa in kN tra parentesi).
- CPL: il valore è il peso totale applicabile in 1 solo punto al centro.
- TPL / QPL / FPL: il valore indicato è il peso totale complessivo dei due punti di carico.
Esempio: se TPL = 571,9 kg, significa 571,9 kg totali, cioè ~285,9 kg per ciascun punto (se ripartiti uguali). - UDL è espresso in kg/m (con conversione in kN/m tra parentesi):
Carico totale ammesso = (UDL in kg/m) × (L in m).
4) Freccia (mm)
- La colonna Freccia indica la deformazione verticale massima associata al carico riportato, espressa in mm.
- Ogni tipo di carico ha la sua freccia (perché cambia la distribuzione delle sollecitazioni).
5) Regole pratiche per scegliere la colonna giusta
- Se appendi un unico paranco o un unico punto luce concentrato a metà campata → usa CPL.
- Se appendi due punti (es. 2 paranchi o 2 gruppi luci) simmetrici → usa TPL o QPL (a seconda delle posizioni).
- Se distribuisci molti carichi “regolari” lungo tutta la trave (es. molte teste leggere) → la lettura più vicina è UDL.
6) Avvertenze (fondamentali)
- I valori sono riferiti a carichi statici e a campata singola con appoggio/sospensione alle estremità.
- Per vento, teli/banner, LED wall, carichi dinamici, movimentazioni, multi-appoggio o strutture complesse (portali, graticci, roof) è necessaria una verifica specifica.
Portate MILOS – M290 TRIO (Triangular 290) – Tabella carichi (dati produttore)
| Campata L (m) | CPL – Carico al centro | Freccia (mm) | TPL – Carico ai terzi | Freccia (mm) | QPL – Carico ai quarti | Freccia (mm) | FPL – Carico ai quinti | Freccia (mm) | UDL – Carico distribuito | Freccia (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 4.00 | 497.20 kg (4.88 kN) | 10.60 | 372.90 kg (3.66 kN) | 13.50 | 248.60 kg (2.44 kN) | 12.50 | 207.20 kg (2.03 kN) | 13.30 | 248.60 kg/m (2.44 kN/m) | 13.20 |
| 6.00 | 325.60 kg (3.19 kN) | 24.00 | 244.20 kg (2.39 kN) | 30.40 | 162.80 kg (1.60 kN) | 28.30 | 135.70 kg (1.33 kN) | 30.00 | 108.50 kg/m (1.06 kN/m) | 29.70 |
| 8.00 | 238.00 kg (2.33 kN) | 43.10 | 178.50 kg (1.75 kN) | 54.10 | 119.00 kg (1.17 kN) | 50.50 | 99.20 kg (0.97 kN) | 53.40 | 59.50 kg/m (0.58 kN/m) | 53.00 |
| 10.00 | 184.10 kg (1.81 kN) | 68.10 | 138.10 kg (1.35 kN) | 84.80 | 92.00 kg (0.90 kN) | 79.40 | 76.70 kg (0.75 kN) | 83.70 | 36.80 kg/m (0.36 kN/m) | 83.10 |
| 12.00 | 147.00 kg (1.44 kN) | 99.50 | 110.20 kg (1.08 kN) | 122.50 | 73.50 kg (0.72 kN) | 115.00 | 61.20 kg (0.60 kN) | 121.00 | 24.50 kg/m (0.24 kN/m) | 120.20 |
| 16.00 | 97.90 kg (0.96 kN) | 183.20 | 73.40 kg (0.72 kN) | 219.60 | 48.90 kg (0.48 kN) | 207.80 | 40.80 kg (0.40 kN) | 217.30 | 12.20 kg/m (0.12 kN/m) | 216.00 |
| 20.00 | 65.60 kg (0.64 kN) | 299.20 | 49.20 kg (0.48 kN) | 346.80 | 32.80 kg (0.32 kN) | 331.30 | 27.30 kg (0.27 kN) | 343.70 | 6.60 kg/m (0.06 kN/m) | 342.00 |
Fonte: tabella “M290 trio LOADING CHART” (milos-systems.co.uk). Le conversioni in kN/kN·m sono calcolate da 1 kg = 9,80665 N.
Nota: per TRIO il produttore indica che i valori sono basati su utilizzo in orientamento “apex up/down”.
Nota tecnica – MILOS M290 TRIO (Regular) con diagonali Ø16×2 mm
La presente nota tecnica si riferisce alle portate (payload) della tabella “M290 TRIO LOADING CHART” per traliccio M290 TRIO Regular con correnti Ø50×2 mm e diagonali Ø16×2 mm, lega EN AW-6082 T6, in configurazione standard di catalogo.
Condizioni di validità dei dati di portata (dati produttore)
- Campata singola: truss appoggiato o sospeso alle due estremità (supporto alle estremità).
- Carichi statici: i valori sono riferiti a carichi statici (non includono effetti dinamici/urti).
- Carichi applicati ai nodi (node points): i carichi devono essere introdotti nei punti nodo previsti.
- Peso proprio incluso: il self-weight del traliccio è già considerato nelle portate tabellate.
- Modello di calcolo: analisi basata su EN 1999 (Eurocodice 9).
- Coefficienti di sicurezza indicati dal produttore: γG = 1,35 (peso proprio) / γQ = 1,50 (variabili).
- Riduzione per standard eventi: per allineamento a BS 7905-2 e ANSI E1.2-2006 applicare carico × 0,85 (indicazione produttore).
- Orientamento TRIO: valori basati su utilizzo in configurazione “apex up/down” (punta alternata su/giù).
Avvertenze fondamentali (uso reale)
- Carichi dinamici / movimentazioni (paranchi in tiro, sollevamenti/abbassamenti, strappi, urti, vibrazioni): non sono inclusi nelle portate statiche. Applicare riduzioni adeguate e richiedere verifica dedicata.
- Vento ed “effetto vela” (outdoor, teli, banner, fondali, LED wall): richiedono calcolo specifico perché introducono azioni orizzontali, instabilità e torsione.
- Multi-appoggio / travi continue (più di due appoggi, appoggi intermedi, multi-span): la ripartizione dei momenti cambia; non usare direttamente la tabella di campata singola senza verifica.
- Torsione e carichi eccentrici (carichi fuori asse, appensioni laterali, tiranti non simmetrici): prevedere stabilizzazione/controventi e verifiche (il TRIO può essere più sensibile alla rotazione se non correttamente vincolato).
- Carichi non in nodo: se un carico cade tra i nodi, utilizzare accessori (traverse/spreader/bridle) per riportare il carico ai nodi ed evitare schiacciamenti/localizzazioni sui correnti.
- Strutture assemblate (portali, graticci, roof, torri): per configurazioni diverse dalla campata singola, è necessaria una verifica strutturale dedicata da tecnico abilitato e/o secondo indicazioni del produttore.
Nota operativa su morsetti e accessori
Per prevenire danneggiamenti ai correnti, serrare morsetti/ganci a mano evitando serraggi eccessivi o utensili meccanici che possono causare indentazioni/schiacciamenti del tubo.
Fonte: MILOS (milos-systems.co.uk) – “M290 Regular” e “M290 TRIO LOADING CHART”. Eventuali conversioni kg→kN sono a cura del redattore (1 kg ≈ 9,80665 N).
Importante: questa nota riassume le condizioni tipiche di utilizzo delle tabelle di portata. Per impieghi critici o non standard è sempre richiesta una verifica strutturale specifica.
