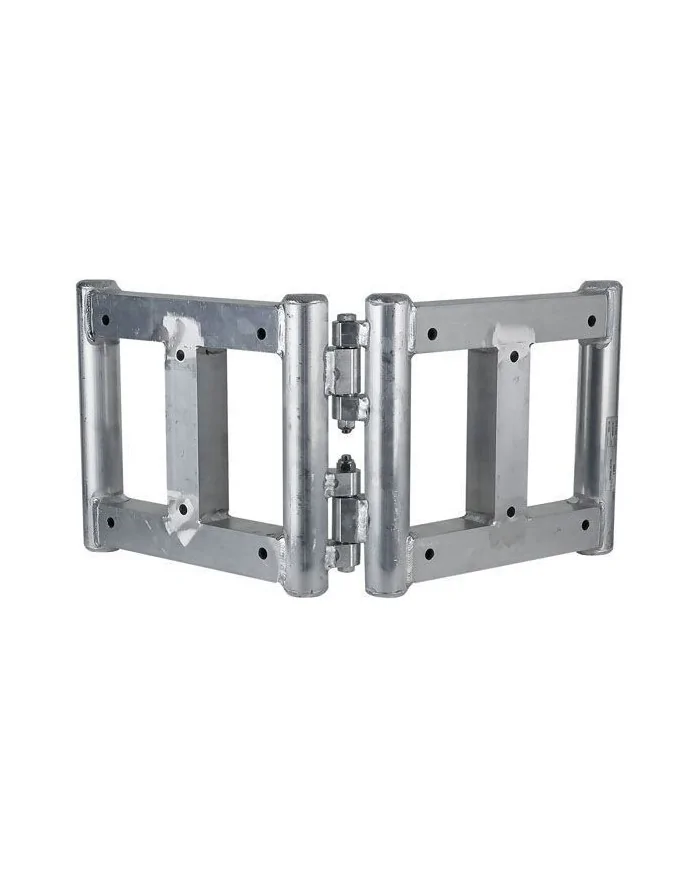

TRUSS - Angolo variabile per Truss Bookcorner Pro-30 Truss BC30

Gli angoli sono stati progettati per dei ricevitori tipo femmina o semi-connettori tipo maschio imbullonati attraverso il cardine del telaio in alluminio.

Nota: Gli angoli libreria non sono componenti strutturali e devono essere fissati su entrambi i lati del telaio per garantire un funzionamento sicuro.

L'angolo libreria Alu Lite offre la possibilità di creare qualsiasi angolazione da 1° a 180 ° con un solo pezzo.

Il dispositivo è disponibile in due versioni.

Uno per supporto triangolare (PT30) e uno per supporto quadrato (PQ30).

Si noti che i cardini non devono mai essere una parte del componente strutturale, ma devono essere fissati su ciascun lato del cardine!

Data Sheet

I tralicci MILOS

Il traliccio Milos PRO-30 è costituito da un tubo in alluminio da 50 mm con uno spessore di 2 mm e bretelle da 16 mm.

Questo è il sistema costruttivo più utilizzato per discoteche, palchi, teatri e molte altre applicazioni.

Il traliccio PRO-30 è disponibile nei seguenti modelli:

• sistema a 2 punti (FS, GS, PS),
• sistema a triangolo a 3 punti (FT, GT, PT)
• e sistema a 4 punti quadrati (FQ, GQ, PQ, PQ).

Milos offre tre diversi sistemi di accoppiamento con diversa compatibilità, come mostrato nella panoramica sottostante.

Tutti i sistemi di tralicci Milos PRO-30 sono certificati TÜV.

1. - F-truss compatibile con i sistemi Prolyte (Ø 27,8mm)
2. - G-truss compatibile con i sistemi Global & Euro (Ø 29.0mm)
3. - P-truss compatibile con i sistemi di tralicci Milos standard (Ø 29,8mm)

Ogni traliccio (lunghezza o angolare) viene sempre fornito con un set di connessione completo (spigot, spine e molle a R) per un lato. Il traliccio nero che offriamo è verniciato a polvere con colore RAL9005, nero.

La combinazione di marche diverse di travature reticolari deve sempre essere approvata da un soggetto terzo competente e adeguatamente qualificato.

Tale soggetto deve redigere una valutazione dei rischi ed eseguire i calcoli strutturali.

L'utilizzo di combinazioni non approvate è a esclusivo rischio dell'utente.

Specifiche tecniche accessorio truss in alluminio argento
