TRUSS - Coperture palcoscenico 8x6 MR1

49.117,00 €
Tasse incluse

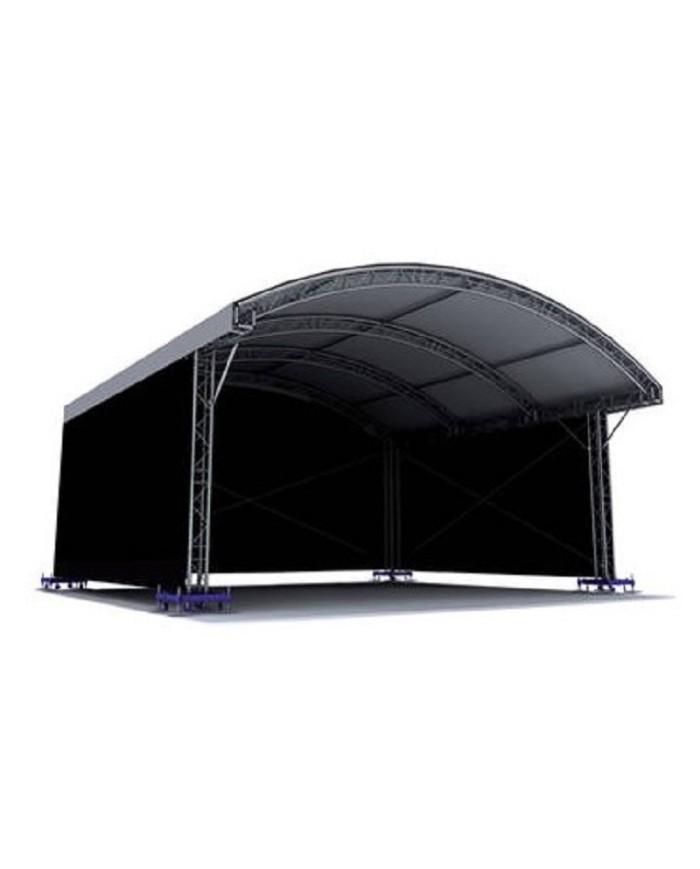

Copertura palco con tetto ad arco in alluminio che conferisce ai tuoi eventi un aspetto dinamico, eliminando al contempo sacche d'acqua e accumuli d'acqua.

CHIEDICI UN PREVENTIVO REALE !

  • Il tetto MR1 è stato creato pensando a piccole band o festival di strada.
  • Il suo speciale tetto ad arco in alluminio, che funge da telaio, gli conferisce un aspetto dinamico consentendo allo stesso tempo all'acqua di defluire facilmente dal tettuccio.
  • Niente più problemi con sacche d'acqua e problemi associati all'accumulo di acqua. È un tetto temporaneo che fornisce una soluzione permanente.

SKU: 745316
Descrizione

La copertura MR1 è stato creata pensando a piccole band o festival o esposizioni.

Il suo speciale tetto ad arco in alluminio, che funge da telaio, gli conferisce un aspetto dinamico consentendo allo stesso tempo all'acqua di defluire facilmente dal tettuccio. Niente più problemi con sacche d'acqua e problemi associati all'accumulo di acqua. È un tetto temporaneo che fornisce una soluzione permanente.

Chiamaci o inviaci un'e-mail oggi stesso per ulteriori informazioni o per richiedere un preventivo.

Documentazione tecnica

Vantaggi chiave

Installazione di tetti ad arco di 6x4 m (19,69x13,12 ft) e 8x6 m (26,25x19,69 ft) per eventi temporanei

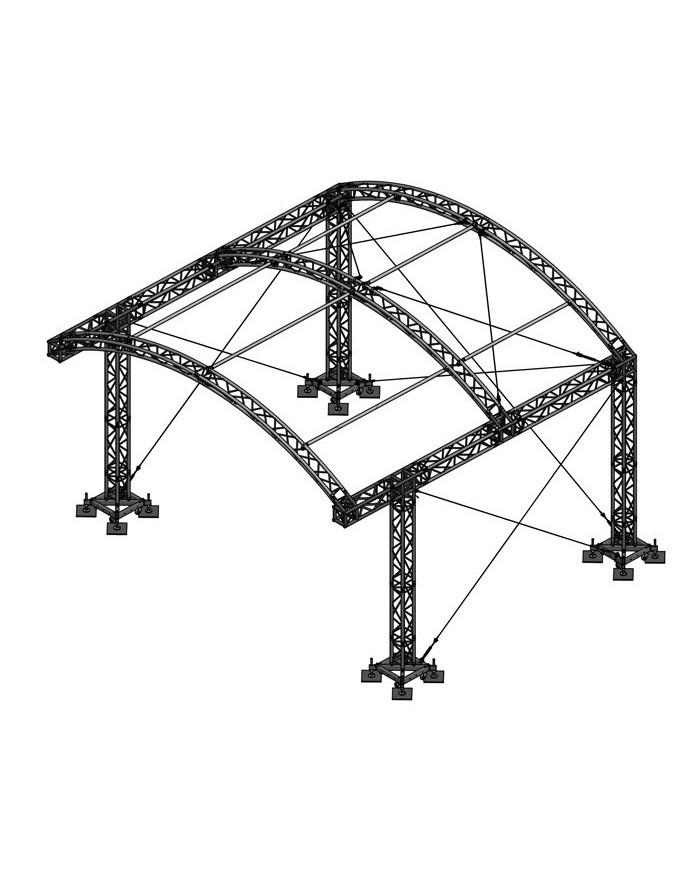

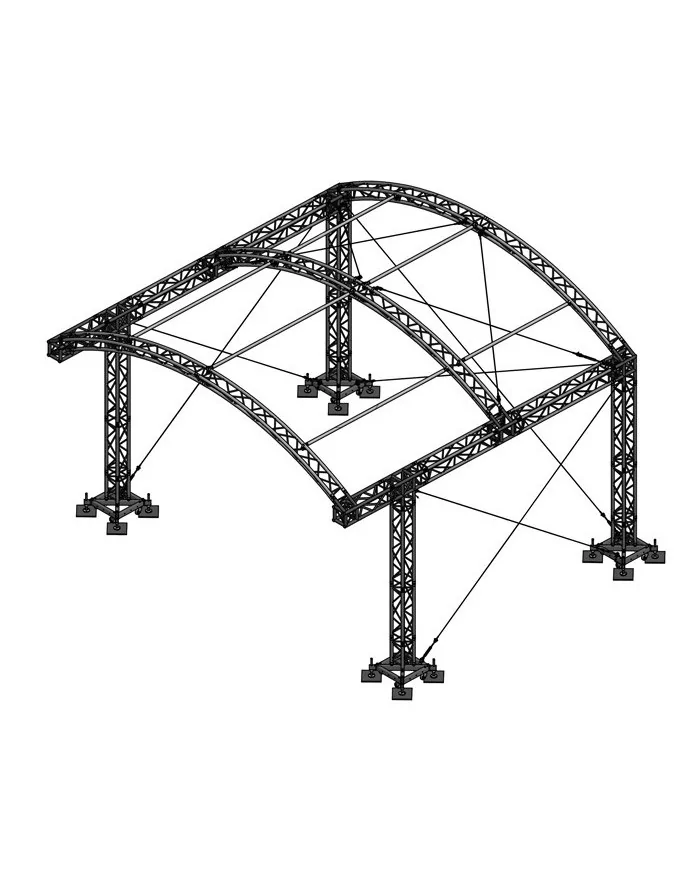

  • Robusta struttura M290 Quatro con archi Trio
  • Opzione MT1 a gamba fissa o autosollevante solo 8x6 m (26,25x19,69 ft)
  • Connessione rapida per un montaggio rapido, semplice e sicuro
  • Fornito completo di cavi antivento interni e accessori di connessione
  • Rapporto di calcolo strutturale completo e manuale di costruzione disponibili
  • Parti del kit di conversione disponibili per l'aggiornamento da 6x4 m a 8x6 m
  • Opzioni di colore del tetto in PVC e pareti laterali
  • Opzioni ala PA disponibili su richiesta
Specifiche tecniche
Dimensioni Dimensione del palco8x6 m26,25x19,70 piedi6x4 m19,70x13,10 piedi
UNLarghezza interna8,00 m26,25 piedi6 m19,69 piedi
BLarghezza esterna totale9,06 m29,72 piedi6,06 m19,88 piedi
CProfondità interna6,40 m20,99 piedi4,40 m14,44 piedi
DProfondità esterna complessiva7,48 m24,54 piedi5,43 m17,81 piedi
ELato gioco4,43 m14,53 piedi4,43 m14,53 piedi
FLiquidazione centrale5,69 m18,67 piedi5,42 m17,78 piedi
GAltezza complessiva5,96 m19,55 piedi5,69 m18,67 piedi
hProfondità cantilever1,21 m3,97 piedi1,21 m3,97 piedi



Capacità di carico
Capacità di carico Dimensione del palco8x6 m26,25x19,70 piedi6x4 m19,70x13,10 piedi
archiDistribuito uniformemente (UDL)15 kg/m10 libbre/piedi15 kg/m10 libbre/piedi
traliccio lateraleDistribuito uniformemente (UDL)20 kg/m13 libbre/piedi20 kg/m13 libbre/piedi
Carico PA2x punto di carico su ogni cantilever250 kg551 libbre250 kg551 libbre
* Vedere il rapporto strutturale per la posizione esatta del carico



Specifiche operative
Standard di progettazioneDIN EN 13814 (2005)
DIN EN 1991 / Eurocodice 1
DIN EN 1999 / Eurocodice 9
DIN EN 1993 / Eurocodice 3
Macchinari e strutture per fiere e parchi divertimento
Interventi sulle strutture
Progettazione di strutture in alluminio
Progettazione di strutture in acciaio
• Tutte le nostre strutture sono prodotte come standard secondo la norma EN 1090 EXC2, inclusi i tiranti necessari, il manuale di istruzioni e la relazione di ingegneria
Gestione del ventoFuori servizio
In servizio
28,0 m/s - 100 km/h -
62 mph ( velocità massima raffica di vento) 17,8 m/s - 64 km/h - 40 miglia all'ora (velocità massima raffica di vento)
* Calcoli basati su tettoie laterali chiuse al 100%
Pensiline laterali e carichi da rimuovere al di sopra di questa velocità del vento se non considerati
ZavorraQuesto può variare per torre da 350 kg / 771 libbre fino a 2400 kg / 5286 libbre e dipende da:
• Se le basi della torre sono interconnesse o indipendenti
• Disposizione dei baldacchini
• Viene considerato il peso proprio del carico o dello stadio interconnesso (potrebbe essere detratto dalla zavorra sotto determinate condizioni)
• Materiale di attrito utilizzato tra martinetti a vite, imbottitura e sottosuolo
Tettuccio e pareti lateraliTettoia ignifuga B1 a richiesta, formato pezzo unico o profili kedder a richiesta
Grigio argento; altri colori o nero interno a richiesta
B1 reti laterali ignifughe conformi agli ultimi Eurocodici
su misuraPersonalizzazione (ad es. configurazione del traliccio, dimensioni alternative, regolazione del tetto) in base alle esigenze



Dati sui trasporti
Il proprio pesoDimensione del palco8x6 m26,25x19,70 piedi6x4 m19,70x13,10 piedi
* Il peso proprio esatto dipende dalla configurazione1344 kg2960 libbre1034 kg2278 libbre
Volume di trasporto* Confezionato in scatole di cartone e pellicola a bolle20 m3706 piedi315 m3530 piedi3
