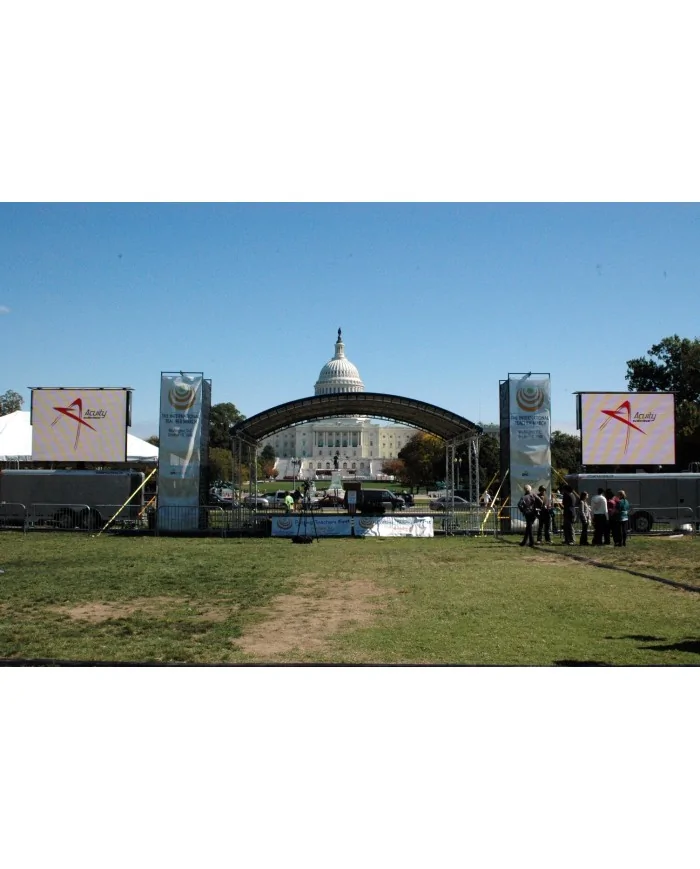

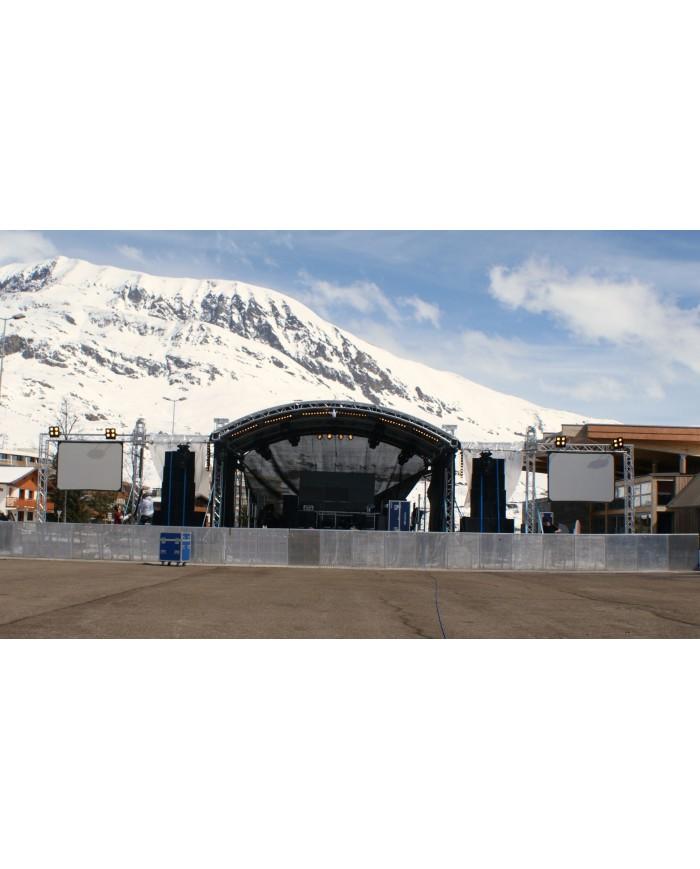

TRUSS - Copertura Palco ad arco 10x6 MR1T
95.976,00 €
Tasse incluse

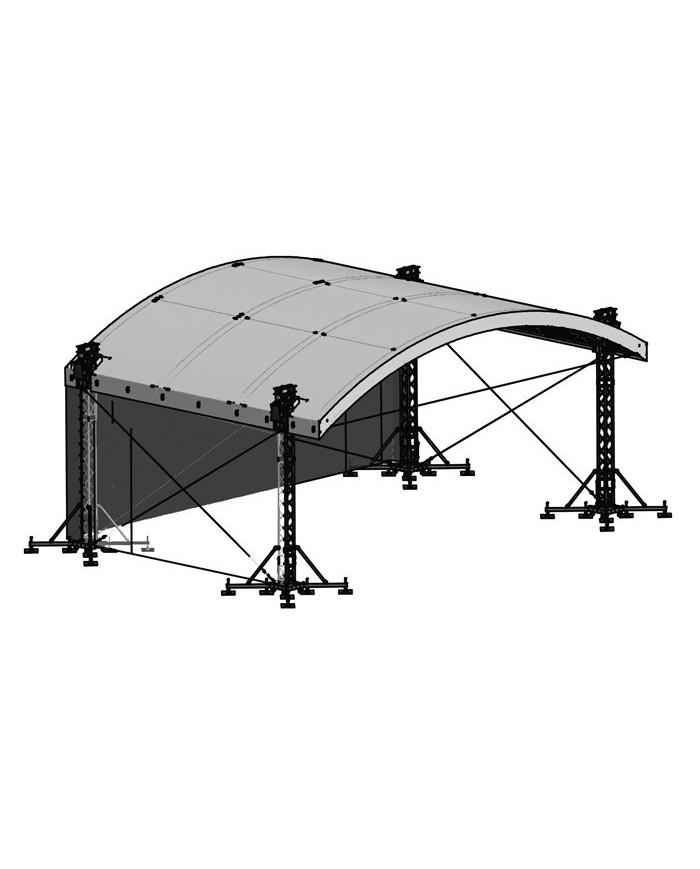

Struttura coperta ad arco in alluminio (un livello più alto del nostro MR1) che conferisce ai tuoi eventi un aspetto dinamico, eliminando sacche d'acqua e accumuli d'acqua.
CHIEDICI UN PREVENTIVO REALE !
- L'MR1T è una versione aggiornata del nostro popolare sistema di tetto ad arco MR1.
- Il tempo di costruzione estremamente rapido, il design semplice e la stabilità solida come una roccia di questo tetto temporaneo lo rendono la scelta giusta per eventi di piccole e medie dimensioni.
L'MR1T è una versione aggiornata del nostro popolare sistema di tetto ad arco MR1.
Il tempo di costruzione estremamente rapido, il design semplice e la stabilità solida come una roccia di questo tetto temporaneo lo rendono la scelta giusta per eventi di piccole e medie dimensioni.
Vantaggi chiave
- Installazione del tetto ad arco di 10x6 m (32,81x19,69 piedi) per eventi temporanei

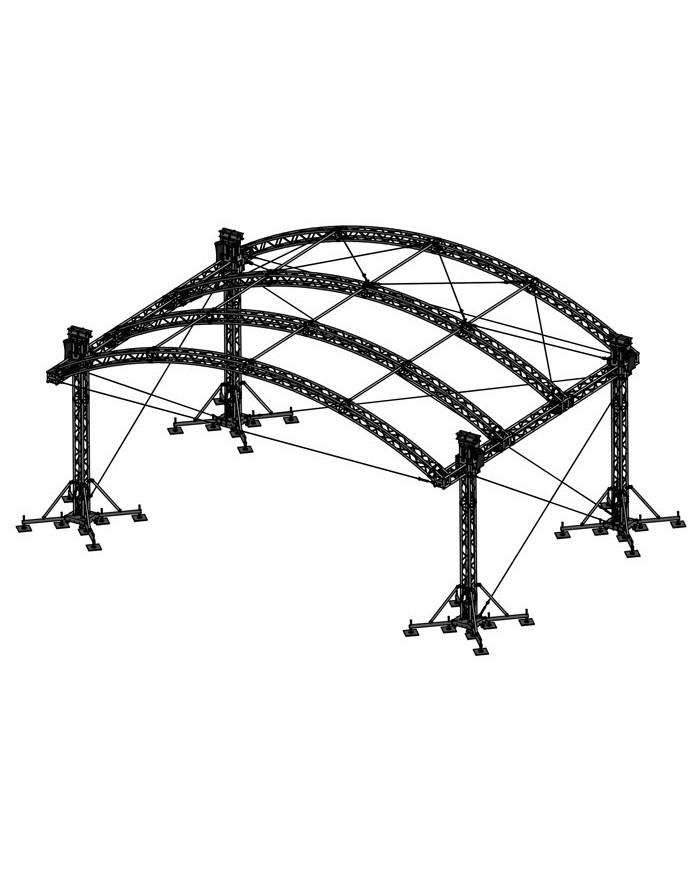

- Robusta struttura M290 Quatro con archi Quatro
- Connessione rapida per un montaggio rapido, semplice e sicuro
- Funzionamento con blocco catena manuale o paranco elettrico a catena (staffa necessaria)
- Fornito completo di cavi antivento interni e accessori di connessione
- Rapporto di calcolo strutturale completo e manuale di costruzione disponibili

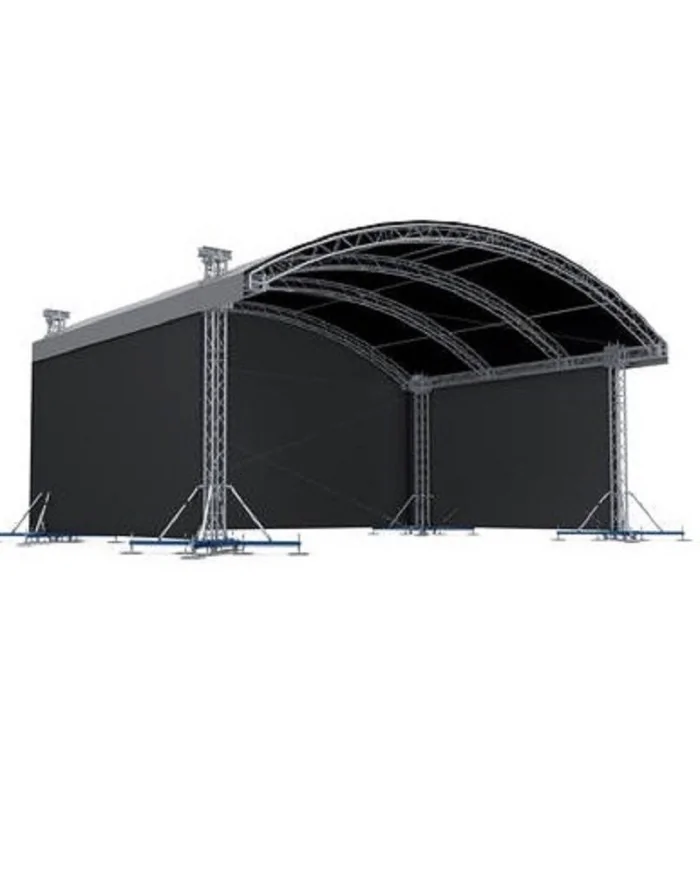

- Opzioni di colore del tetto in PVC e pareti laterali
- Opzioni ala PA disponibili su richiesta
- Disponibili componenti integrati di base della torre/palcoscenico
| Specifiche tecniche | ||||||
|---|---|---|---|---|---|---|
| Dimensioni | Dimensione del palco | 10x6 m | 32,80x19,70 piedi | 8x6 m | 26,25x19,70 piedi | |
| UN | Larghezza interna | 10,50 m | 34,45 piedi | 8,5 m | 27,89 piedi | |
| B | Larghezza esterna totale | 12,83 m | 42,09 piedi | 10,83 m | 35,53 piedi | |
| C | Profondità interna | 6,15 m | 20,18 piedi | 6,15 m | 20,18 piedi | |
| D | Profondità esterna complessiva | 8,48 m | 27,82 piedi | 8,48 m | 27,82 piedi | |
| E | Lato gioco | 4,05 m | 13,29 piedi | 4,05 m | 13,29 piedi | |
| F | Liquidazione centrale | 5,60 m | 18,37 piedi | 5,34 m | 17,52 piedi | |
| G | Altezza complessiva | 5,91 m | 19,39 piedi | 5,63 m | 18,47 piedi | |
| h | Profondità cantilever | 1 m | 3,28 piedi | 1 m | 3,28 piedi | |
| Capacità di carico | |||||||
|---|---|---|---|---|---|---|---|
| Capacità di carico | Dimensione del palco | 10x6 m | 32,80x19,70 piedi | 8x6 m | 26,25x19,70 piedi | ||
| Archi anteriori e posteriori | Distribuito uniformemente (UDL) | 30 kg/m | 20 libbre/piedi | 30 kg/m | 20 libbre/piedi | ||
| Archi a metà | Distribuito uniformemente (UDL) | 20 kg/m | 13 libbre/piedi | 20 kg/m | 13 libbre/piedi | ||
| traliccio laterale | Distribuito uniformemente (UDL) | 30 kg/m | 20 libbre/piedi | 30 kg/m | 20 libbre/piedi | ||
| Carico PA | 2x Carico puntuale a sbalzo | 150 kg | 330 libbre | 150 kg | 330 libbre | *Se nessun carico sull'arco anteriore | |
| * Vedere il rapporto strutturale per la posizione esatta del carico | |||||||
| Specifiche operative | ||||||
|---|---|---|---|---|---|---|
| Standard di progettazione | DIN EN 13814 (2005) DIN EN 1991 / Eurocodice 1 DIN EN 1999 / Eurocodice 9 DIN EN 1993 / Eurocodice 3 | Macchinari e strutture per fiere e parchi divertimento Interventi sulle strutture Progettazione di strutture in alluminio Progettazione di strutture in acciaio | ||||
| • Tutte le nostre strutture sono prodotte come standard secondo EN 1090 EXC2, inclusi i necessari tiranti, manuale di istruzioni e relazione di ingegneria | ||||||
| Gestione del vento | Fuori servizio In servizio | 28,0 m/s - 100 km/h - 62 mph ( velocità massima raffica di vento) 17,8 m/s - 64 km/h - 40 miglia all'ora (velocità massima raffica di vento) | ||||
| * Calcoli basati su tettoie laterali chiuse al 100% * Le pensiline laterali devono essere rimosse al di sopra di questa velocità del vento se non considerate | ||||||
| Zavorra | Questo può variare per torre da 1300 kg / 2863 libbre fino a 3082 kg / 6789 libbre e dipende da: • Se le basi della torre sono interconnesse o indipendenti • Disposizione delle tettoie • Viene considerato il peso proprio del carico o dello stadio interconnesso (potrebbe essere detratto dalla zavorra sotto determinate condizioni) • Materiale di attrito utilizzato tra martinetti a vite, imbottitura e sottosuolo | |||||
| Tettuccio e pareti laterali | Baldacchino ignifugo B1 a richiesta, formato pezzo unico o in profili kedder a richiesta Silvergrey; altri colori o nero interno a richiesta B1 reti laterali ignifughe conformi agli ultimi Eurocodici | |||||
| su misura | Personalizzazione (ad es. configurazione traliccio, dimensioni alternative, regolazione del tetto) su richiesta | |||||
